产品名称:

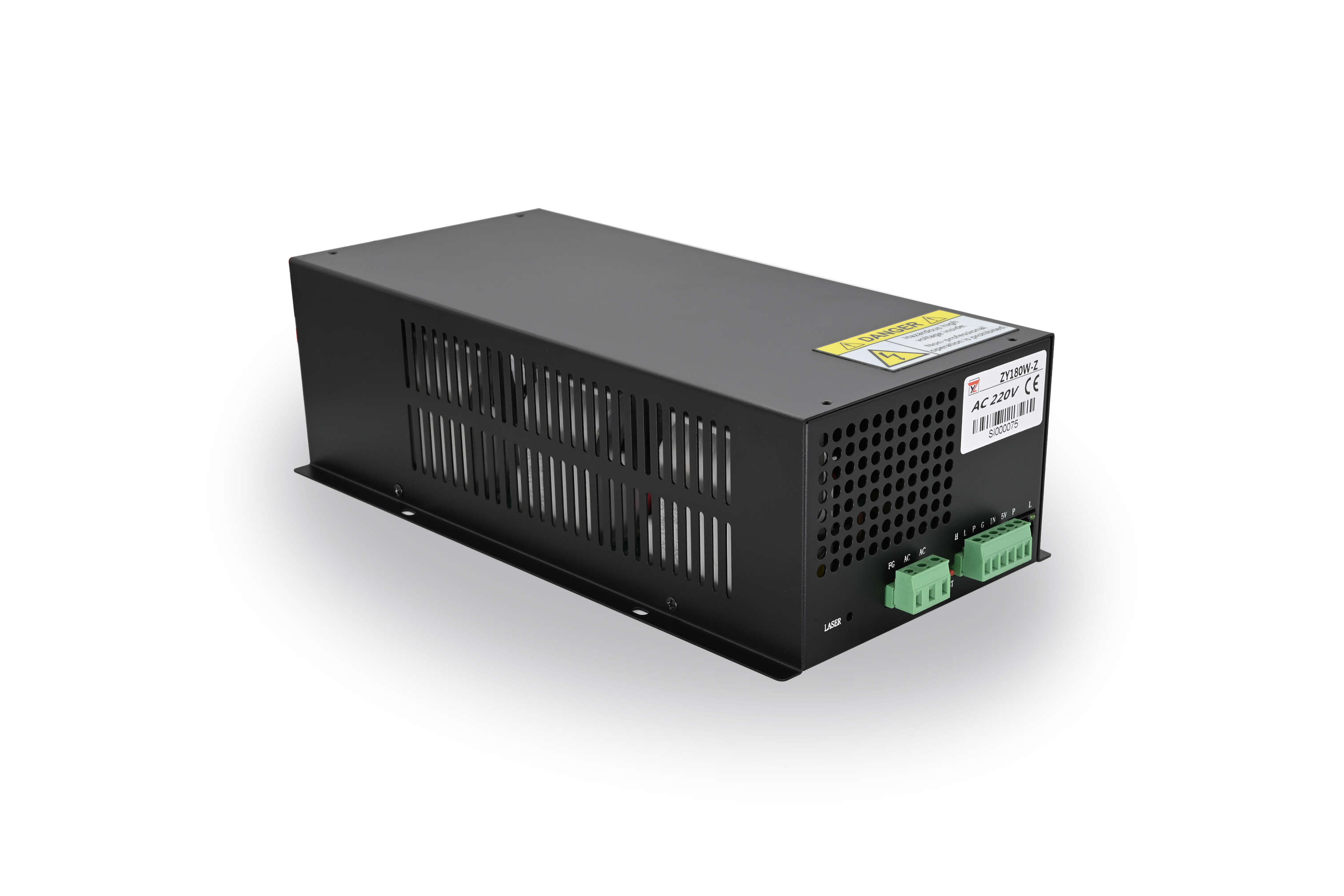

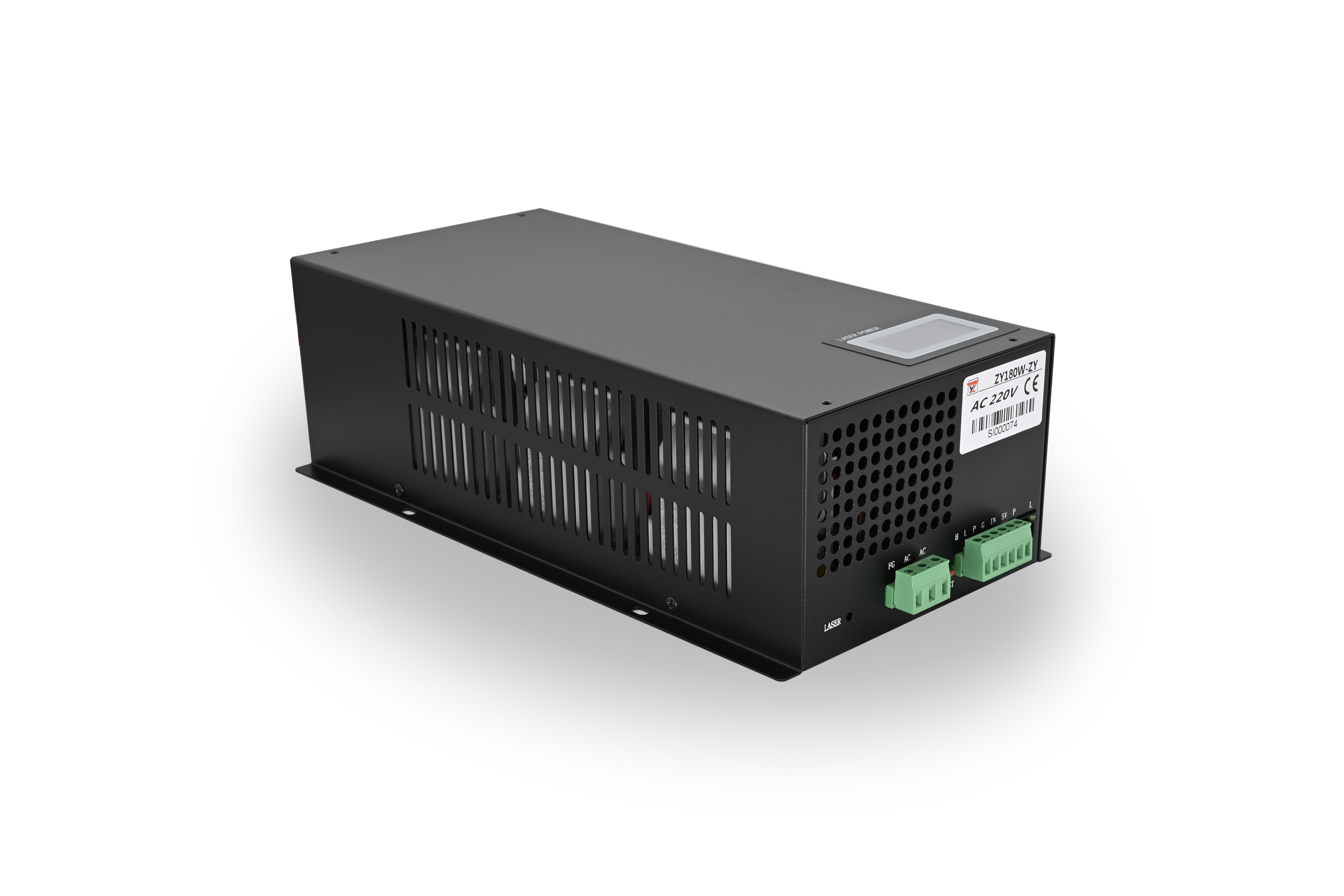

MYKZ40W MYJG40W MYJG60W MYJG80W MYJG130W 系列二氧化碳激光电源
主要特点:
MYKZ40W MYJG40W MYJG60W MYJG80W MYJG130W系列高频二氧化碳激光电源是我公司和权威二氧化碳激光器制造企业共同研制成功的高效、高频、高速二氧化碳激光器配套电源,体积小、重量轻、操作方便,和激光器有良好的匹配性能,可直接和激光器相连,省去了笨重、发热严重的镇流电阻。本电源可使二氧化碳激光器启辉容易、使二氧化碳激光器的性能得到充分发挥,转换效率提高,延长激光器的寿命。
主要技术参数:
1.输入电压:AC 220V,AC110V(订货时应特别说明)。
2.输出激光起辉电压: DC 40KV(130W),DC 35KV(W) DC 30(KV) DC 26KV(40W)。
3.输出最大电流 : DC 38mA(130W),DC 30mA(80W) DC 24mA(60W) DC 20mA(40W)。
4.响应速度:≤1mS。
5.TTL电平开关控制:有效电平可高、低选择。
6.保护开关:可用于水路的有无检测,保护激光器;或打开外壳时的保护等。
7.激光器功率调节:(1)由电位器调节激光电源的输出电流。(2)由PWM(幅值为TTL电平)控制。
8.电源本身可带有反馈接口,可以用于闭环控制,用于检验激光器的实际工作电流。
9. 使用环境:温度(-10~40)℃ ,湿度:≤85%。
10. 外形尺寸:
型号 | 长*宽*高,单位mm | |
40W | 白头/绿头 | 167*142*77 |
50W | H50W | 171*161*91 |
50W | 167*142*77 | |
60W | H60W | 197*161*91 |
J60W | 198*161*85 | |
80W | HRC80W | 197*161*91 |
J80W | 197*161*85 | |
100W | H100W | 230*161*96 |
J100W | 270*163*83 | |
L100W | 285*200*95 | |
130W | H130W/H150W | 305*161*96 |
J150W | 314*220*82 | |
L150W | 328*220*95 |
使用说明:
1)激光管的连接:
激光电源的高压(HV+)必须与二氧化碳激光管的阳极(全反射端)相连。激光电源的电流回路,通过一个电流表(或直接)与二氧化碳激光管的阴极(激光输出端)相连。
2)控制信号的连接:
如图1(或图2),将控制信号线分别可靠接入激光电源的控制端。
3)控制信号的输入:
如图3所示,将外部计算机输出的DAC信号及TTL信号按要求输入激光电源,即可控制激光管按要求输出激光。
4)电压选择:
激光电源要求输入为220VAC/50Hz,如需110VAC应特别订购。
5)附加功能:
激光电源有一组保护开关,可串联水保护,打开外壳时的保护等。
注意事项:
1.激光管工作时必须用水冷却!
2.高压输出端不得开路!(高压输出正负端与激光器正负端必须正确连接。)
3.电源内部已加入泄放电阻,电源停电后一般可在两秒内将残压放完。但为安全起见,仍然应注意,当心电击!(高压输出两端必须保证悬地40KV高压的绝缘安全要求。)
4. 激光电源必须使用带接地端的三孔插座。机壳必须严格接地!以免触电。
控制端子含义及功能:
TTL-H输入 | TTL-L输入 | 控制输入(DAC) | 激光输出 |
悬空 | 低(<0.3V) | 0-5V | Pmin - Pmax |
高(>3V) | 0-5V | 0 | |
低(<0.3V) | 悬空 | 0-5V | 0 |
高(>3V) | 0-5V | Pmin - Pmax | |
保护接口端开 | 0-5V | 0 |
注:能量控制信号可有两种方式:
A:(射频激光)脉冲发生器:激光强度由20kHz~50kHz,5V变占空比。
B:0-5V模拟信号。
图4 低电平出光TTL信号联接图 |
注:能量控制信号可有两种方式:
A:(射频激光)脉冲发生器:激光强度由20kHz~50kHz,5V变占空比。
图5 高电平出光TTL信号联接图
附件一:部分二氧化碳激光电源技术参数 | ||||
型号 | 额定功率(W) | 击穿电压(KV) | 工作电压(KV) | 输出电流(mA) |
40W电源 | 300 | 26 | 11 | 4--20 |
60W电源 | 400 | 30 | 16 | 6--24 |
80W电源 | 500 | 35 | 18 | 7--30 |
130W电源 | 650 | 40 | 32 | 8--38 |
电源改进说明:
POWER: 电源通电指示灯。(绿灯)
LASER: 高压输出指示灯。(红灯)
TEST: 电源故障检测开关。
电源 通电后power灯亮,电源待机状态。
电源接受输出高压信号后,Laser灯亮,电源正常工作。
电源检测说明:
在电源待机状态下,按下test开关后,laser灯亮,激光管输出激光。如果灯不亮,激光电源坏,如果灯亮,激光管不出激光,
激光管坏。
